頭の下に刃先が付いたチップボードねじ: 木材の割れを防ぎ、事前の穴あけは不要

カッティングニブはチップボードのネジ頭の下側にある小さな隆起したリブで、このおかげで最新のパーティクルボードネジを下穴なしでボードを割らずに棚、キャビネットのカーカス、またはフラットパックパネルに打ち込むことができます。

ペン先は小型リーマーのように機能します。ヘッドが表面に近づくと、材料を圧縮するのではなく、薄い削りくずとして削り取るため、パネルが皿座面の押し込み力を完全に吸収する必要がありません。これはジョイント全体の動作を変える小さな詳細であり、生産用のファスナーを指定、在庫、または購入する前に理解しておく価値があります。

このガイドでは、ペン先が実際に何をするのか、ペン先がヘッドの形状、ネジの形状、ポイントのスタイルとどのように相互作用するのか、そしてこのテクニックにはまだ限界があるのか​​について説明します。パネル製品の同じファミリーのファスナーについて詳しくは、次の記事を参照してください。 繊維板およびMDF用途向けチップボードねじ 便利な読み物です。

頭の下のカッティングニブとは実際には何ですか

ボール紙皿ネジでは、刃先が頭の下の円錐形の座面に置かれ、通常は車輪のスポークのように放射状に配置されます。デザインに応じて、それらは座面からわずかに突き出た4〜6個の小さなリブ、くさび、またはノッチとして見えます。

サイズよりも位置が重要です。ペン先が盛り上がっているため、平坦または円錐形の座面よりも先にボードに接触します。この短いスタートにより、彼らは潰すのではなく切り裂くことができます。完全に滑らかな座面を備えたネジはパネルに押し込む必要があり、圧力は最も近い自由端に向かう外側以外に行き場がありません。

多くの実際の製品では、ペン先とリブは同じ形状です。リブ付きヘッドを有すると記載されているネジは、リーミングエッジと補強リッジを組み合わせた 6 面ベルのリブ パターンを使用している場合があり、そのため、ヘッドは切断中に歪みに耐えることができます。ネジを比較するときに重要なのは、ネジの下側に刃先が盛り上がっているかどうかです。

• ヘッドを取り付けるときに穴の上部をリーマ加工および皿穴加工する
• 繊維や粒子を圧縮するのではなく切断する
• 座面が面一になるように皿穴を取り除く
• ヘッドを水面に降ろすのに必要なトルクを低減する
• 強制ヘッド周囲に発生する浮き輪やヘアラインクラックの軽減

下穴をスキップすると合板とMDFが割れる理由

パーティクルボードとMDFは無垢材ではありません。パーティクルボードは木材チップを樹脂で結合したマットで、MDF は緻密で均質な繊維板です。どちらも、無垢材が留め具の周りで伸びたり圧縮したりできるような気泡構造を持っていません。材料が移動する場所がなくなると、亀裂が発生します。

ネジは 2 つの方法で基板に損傷を与えます。ネジ部分は材料を半径方向に移動させるため、サイズが大きすぎるネジを使用するとパネルがその長さに沿って分割される可能性があります。ヘッドによって、さらに大きな問題が 2 つ追加されます。皿座面が非常に広い設置面積を持つくさびのように動作し、ねじ山線に沿ってではなく、ヘッドの直径全体にわたって外側に押し出されます。

通常、分割は最も弱い点から始まるため、基板の端や端の近く、コア内の空隙や低密度パッチの周囲、パネルがサポートされていないラインに沿って故障が集中します。事前に穴を開けて材料を事前に除去することでこの問題は解決しますが、ステップが追加され、組み立てに時間がかかります。カッティングニブは、ウェッジ圧力のほとんどが発生するヘッド部分の問題を解決します。

事前に穴を開けずにカッティングニブが割れを防ぐ仕組み

以下のシーケンスは、パイロット穴や皿穴のない、ニブチップボードねじをパネル製品に使用する通常のドライブを示しています。

1. ポイントが刺さります。 鋭い先端、または密度の高いボードではタイプ 17 のスロット付き先端が穴の始まりとなり、糸にグリップを与えます。
2. 糸が引っ張られる。 並目ねじがパネルにかみ合ってねじを引き下げ、シャンクの周囲の限られた量の材料を移動させます。
3. ペン先が最初に接地します。 座面が誇らしげに立っているため、ヘッド シートの数回転前に座面に接触します。
4. ペン先は浅い皿穴をカットします。 繊維またはチップの最上層を内側に押し込むのではなく、せん断して除去し、頭の角度に一致するシートを作成します。
5. 移動した物質には行き先があります。 圧縮ではなく切断することで応力が局所的に保たれるため、応力がボードの端に伝わりません。
6. 低トルクではヘッドシートが面一になります。 必要な力が少なくて済むため、クラッチが早く解放され、ヘッド周囲の表面は傷つきません。

重要なポイント: ペン先はヘッドをターゲットにしており、パーティクルボードと MDF で最も分割圧力がかかるのはヘッドです。そのため、ねじ山だけではまだ損傷を引き起こす可能性がある場合でも、ニブ付きねじを下穴なしでねじ込むことができることがよくあります。

ヘッドの形状: ペン先が存在する場所

ヘッドのタイプによって、ペン先がどこに配置できるか、およびペン先がどれだけの量の材料を除去できるかが決まります。 4 つの家族が合板の作業のほとんどをカバーしています。

皿頭および両皿頭

これらはパーティクルボードと MDF の標準的な選択肢です。シングルコーンは 1 つの連続したシートをカットしますが、ダブル皿穴バージョンは 2 つの角度を使用するため、ヘッドはより深く沈み、表面での遷移がよりきれいになります。

半皿頭

コーンの角度を浅くすると、圧力がわずかに広い範囲に分散されます。これは、薄いパネルや、深い皿穴では材料が薄くなりすぎるボードに役立ちます。これらは、タイプ 17 ポイントと組み合わせて使用​​されることがよくあります。

パン、ラッパ、上げられた頭

広い座面は、同一面に沈むよりもクランプすることが優先される、柔らかいボードや薄いシートに適しています。ペン先が存在する場合、平らな下面に位置し、依然として穴の口をリーミングします。

重要なのは箱に書かれた名前ではなく、ヘッドの裏側です。座面が平らで連続している場合、ねじ山がどれほど適切に設計されていても、ヘッドがパネルを押し込んで開きます。盛り上がった刃先を探してください。

複数のヘッド構成を備えたチップボードねじ 鋭利な先端とパーティクルボード、MDF、キャビネットの作業に最適化されたネジ山を備えた、いくつかのヘッド スタイルと素材のチップボード ネジをご覧ください。 製品を見る→

ペン先のアクションをサポートするスレッド、ポイント、リブ

ペン先はジョイントの頭端のみを処理するため、ネジの残りの部分は協力する必要があります。広いピッチの粗く深いシングルリードねじは、パイロット穴を必要とせずにチップ構造に係合するため、古典的なパーティクルボード パターンです。

MDF ではコアの密度が高く、より均一なので、チップの行き場がほとんどありません。ツインまたはダブルスレッドはより高速に駆動し、1 回転あたりの圧力を軽減します。一方、フライス加工されたテールまたはタイプ 17 スロット付きポイントは、ダストをヘッドの下で圧縮するのではなく、穴から排出する経路を提供します。

リブおよびリブミルドデザイン

ヘッドの下のリブにより、ヘッドの変形を強化し、ペン先のリーミング動作を延長するという 2 つの利点が同時に追加されます。ねじ山尾部もフライス加工することで、ねじ穴上部にねじ自身のすきまができ、ヘッドが接地する瞬間まで駆動トルクが低く抑えられます。

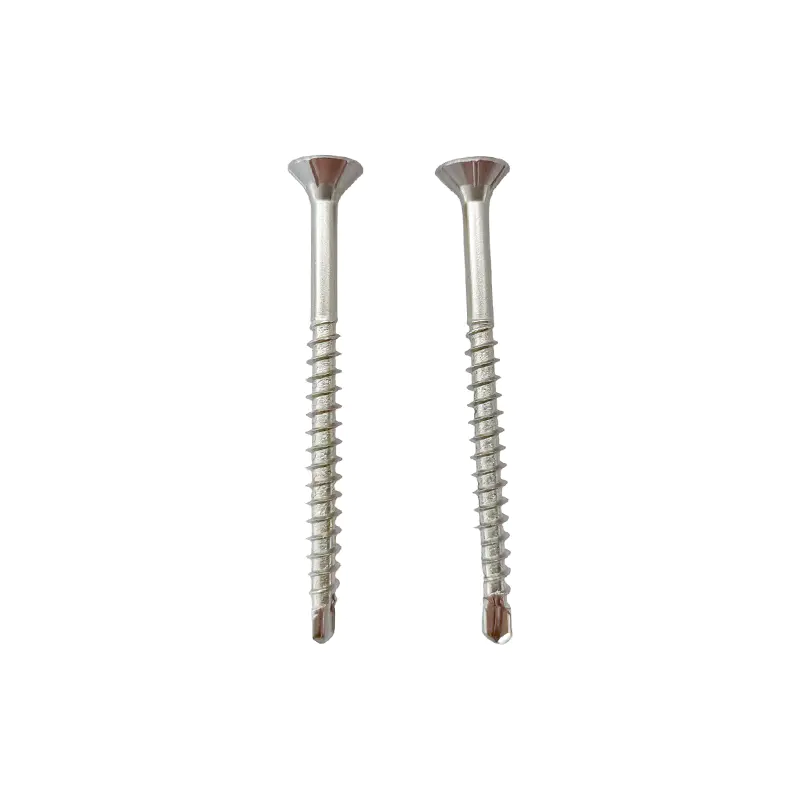

フライステール付き両皿ヘクサロビュラチップボードねじ 6 ベベルドライブ、フライス加工されたリブ、フライス加工されたテールを備えた SUS304 ステンレス鋼ネジで、チップボード、MDF、家具を安全に組み立てます。 製品を見る→

ネジを基板に合わせる

すべての基板に適合するチップボード用ネジは 1 つもありません。新しいアセンブリまたは修理の仕様を選択するときは、以下の表を出発点として使用してください。

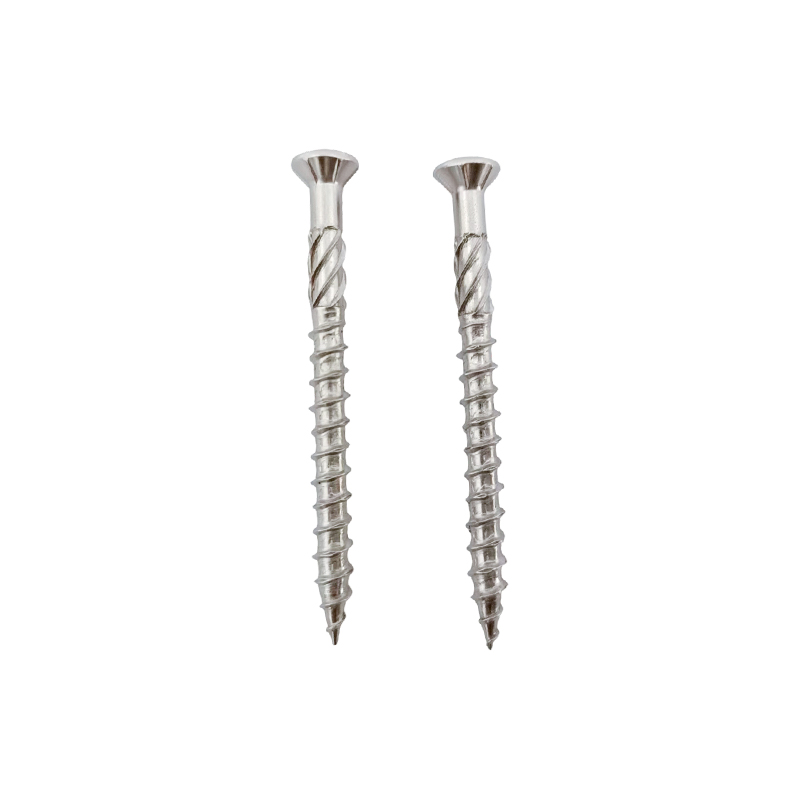

半皿ネジ 17 型トルクスチップボードネジ チップボード、MDF、家具用の半皿頭、両ねじ、タイプ 17 プロファイルの SUS304 ステンレス鋼ねじ。 製品を見る→

ドライビングテクニック: ペン先の利点を最大限に活用する

ペン先をカットすると割れるリスクは軽減されますが、不適切な運転練習を補うことはできません。いくつかの習慣が違いを生みます。

• 最初からフルトルクで走行するのではなく、クラッチを低く設定し、ヘッドが着座するまで徐々に上げてください。
• 凹みにぴったり合ったビットを使用してください。ビットが摩耗するとドライブが回り込み、過剰なトルクが発生します。
• 適度な速度で運転してください。回転数が高いと熱が発生し、パーティクルボードのバインダーが粉砕される可能性があります。
• ドライバーが失速したりボードがきしむときではなく、ヘッドが表面と同じ高さになったときに停止します。
• 留め具を端や端から遠ざけてください。ニブはリスクを軽減しますが、除去するものではありません。
• パネルを硬い面で支えてください。サポートされていないボードは曲がり、曲がるとパネルが分割されます。

依然として分裂を引き起こすよくある間違い

• 頭の下側を無視して長さだけでネジを選択します。
• パネル製品の皿ネジは箱に入っていたので使用します。
• 板厚に対して直径が大きすぎるネジを打ち込んでいます。
• ヘッドが着座した後も締め続けます。
• 薄いパネル上でクラッチ制御のない高速インパクトドライバーを実行します。
• 切断できる無傷の材料が残っていない、既存の分割穴または再利用された穴に打ち込みます。

よくある質問

Q1: ペン先をカットすると、本当に下穴を開ける必要がなくなりますか?

ほとんどのパネル製品ではそうです。通常の厚さのパーティクルボードと MDF の場合、ネジの直径がボードに比例し、ドライバー クラッチが適切に設定されていれば、ニブ付き皿チップボードネジを直接締めることができます。広葉樹、緻密な複合材料、薄い部分、および端に近い位置の場合は、小さなパイロット穴を残しておきます。

Q2: カットペン先はヘッドの下のリブと同じですか?

これらは密接に関連しており、多くの場合 1 つの機能に組み合わされています。リブは、純粋に補強することも、純粋に切断することも、あるいはその両方にすることもできます。カッティングニブの特徴は、盛り上がったエッジが最初にボード表面に接触し、ヘッドが下に回転するにつれて材料を切り取ることです。

Q3: MDF にニブ付きチップボードねじを使用できますか?

はい、そこでは一般的です。ニブ付きヘッドとフライス加工されたテールまたはタイプ 17 ポイントを組み合わせて、高密度のコアから発生する粉塵が逃げ道を確保できるようにし、スクリューを面一で停止するクラッチ設定で適度な速度で運転します。

Q4: ペン先を使用すると保持力が低下しますか?

いいえ、保持力はヘッドではなく、パネルのネジの係合によって得られます。どちらかと言えば、ヘッドを突っ張るのではなく面一に固定すると、ジョイント全体でより均等なクランプ荷重が発生し、より平らな仕上げ面が得られます。

ニブ付きチップボードねじの指定

仕様書またはご注文の際は、ネジ部とヘッドを分けてご記入ください。ヘッドのスタイル、下側にカッティングニブまたはリブパターンがあるかどうか、次にねじの形状とピッチ、ポイントのタイプ、呼び径と長さ、材料グレード、ドライブの凹み、および表面仕上げをリストします。

これらの詳細によって、特定のパネルに事前に穴を開けずにネジを打ち込めるかどうかが決まります。長さと直径が同じ 2 つのネジは、一方のネジの座面が滑らかで、もう一方のネジの頭の下に切れ刃がある場合、同じパーティクルボード内でまったく異なる動作をする可能性があります。

全文レビューできます ボール紙ねじの範囲 ヘッド スタイル、リブ構成、ポイント オプションを 1 か所で比較し、実際に使用するボードの仕様と一致させます。表面のヘッド、コアのネジ山、ダストのポイントを選択すると、ほとんどの分割パネルは最初の下穴が開けられる前に消えます。
