フラットテールとシャープテールのセルフタッピンねじ: ねじ山形成の材質の違い

2 つのタッピンねじは、ビン内ではほぼ同じに見えても、組立ラインでは完全に異なる動作をすることがあります。違いは通常、テール、つまりヘッドの反対側のシャンクの端から始まります。フラット テール スクリューは鈍い面取り面で仕上げられ、シャープ テール スクリューはテーパー状の先端で仕上げられます。この 1 つの幾何学的選択によって、パイロット穴が必要かどうか、ねじがどのくらい速く動き始めるか、何かが故障する前にジョイントがどのくらいの駆動トルクを吸収するかが決まります。

ただし、幾何学は物語の半分しか伝えません。チップの後ろの素材とそれに適用される熱処理によって、ねじ山が基板にきれいに形成されるか、基板から剥がれるかが決まります。

セルフタッピンねじの尾部の実際の役割

ファスナーの用語では、テールはシャンクの終端であり、ネジがワークピースにどのように入るかを決定します。

• フラットテール: シャンクは平らな面または軽く面取りされた面で終わります。貫通点のないネジは、事前に穴あけ、パンチ、または成型された穴に入り、その穴の内側に合わせねじを形成または切断することを目的としています。
• 鋭い尾: シャンクは円錐形の先端に向かって先細になっています。先端はスターターとして機能し、材料を移動または切断するため、多くの基板で別途の穴あけステップを行わずに先頭ねじがかみ合います。

鋭い尾部の先端は先細になっているため、最初のねじ山は不完全で、ねじが進むにつれて徐々に深くなります。フラットテールスクリューは、シャンクの端に近いほど完全なねじ山を運び、これにより、係合長さに沿った荷重分布と駆動トルク曲線の形状の両方が変化します。

材料の選択と熱処理: 本当の決定要因

C1022A などの炭素鋼グレードは通常、表面硬化されています。表面は高硬度に浸炭されているため、ねじを切ったり形成したりできますが、中心部はより柔らかく丈夫なままであるため、トルクがかかってもねじが折れることはありません。表面硬度と中心硬度の間のギャップが、小さなネジの攻撃性と耐久性の両方を実現します。

ステンレス鋼のオプションは動作が異なるため、よく誤解されます。

• マルテンサイト系ステンレス鋼のSUS410： 焼き入れと焼き戻しが可能で、適度な耐食性を備えながら肌焼き炭素鋼に近い硬度に達します。
• SUS304、SUS316、オーステナイト系ステンレス鋼： 焼き入れや焼き戻しによって強化することはできません。硬さは冷間加工によってのみ得られるため、柔らかいままであり、かじりや糸の剥がれが起こりやすくなります。

区別は鋭い先端で最も重要です。このポイントの断面は非常に小さいため、硬化しすぎたり焼き戻しが不十分なポイントは走行中に破損する可能性がありますが、硬化が不十分なポイントは単に折り畳まれて始動できなくなります。フラットテールねじは、駆動応力をより広い範囲に分散しますが、ねじ山のかみ合いが長いため、ケースの深さがねじ山の全長に沿って一定に保たれなければなりません。

フラットテールのねじ山形成挙動

フラットテールスクリューは、かみ合わせが制御されるファスナーです。ワークを貫通できないため、ねじの加工条件は穴径と穴の品質によって決まります。板金では、通常、公称ねじサイズよりわずかに小さい穴がパンチまたはドリルで開けられ、ねじがその穴の壁に転がりまたはねじを切り込みます。プラスチックやダイカストでは、成形コア穴でも同じ結果が得られます。

その結果は予測可能です。完全なねじ山プロファイルがすぐにかみ合うため、始動トルクが高くなります。かみ合い長さの制御が容易で、鋭利な先端よりもはるかに少ない損傷でジョイントを分解および再組み立てできます。フラットテールネジは、ネジが最初のパネルを通過し、ナット、ボス、またはより厚い 2 番目の層にネジ山を形成する必要がある場合にも自然な選択です。

金属および止まり穴用のフラットテールセルフタッピングねじ ブラント フラット テールは、フラットまたはパンヘッド、およびカーボンまたはステンレス鋼のオプションで、事前に穴あけされた金属、止まり穴、および底付け作業に適しています。 製品を見る→

シャープテールのネジ山形成挙動

鋭いテールスクリューはスピードを犠牲にしてコントロールを実現します。ポイントは自動的に位置を特定し、材料を脇に押し出し、最初の糸を引っ張って接触させるため、木材、パーティクルボード、薄いシート、および多くのプラスチックに個別の穴あけ作業は必要ありません。トレードオフは、基板が移動した材料を受け入れなければならないことです。密度の高い広葉樹や厚い鋼材では、ポイントに材料を移動させる場所がなくなり、駆動トルクが急激に上昇します。

また、鋭利な先端の設計では、テーパー状の先端で運ぶ材料が少なくなり、ねじ山形成の負荷が少量の硬化鋼に集中するため、応力が集中します。ここで、ケースの深さの管理が重要になります。ケースが浅すぎるとポイントが変形し、ケースが脆すぎるとポイントが欠けてしまいます。

ナベ先鋭タッピンねじ これらの十字穴付きなべネジは、事前に穴を開けた金属アセンブリに最適で、ねじ山を切り、建築物、家具、機器の筐体全体にクランプ力を分散します。 製品を見る→

フラットテールネジとシャープテールネジを並べて配置

以下の表は、仕様作業中に最も重要となる相違点をまとめたものです。

熱処理が一貫したねじ山形成をどのようにサポートするか

ねじ山形成のパフォーマンスは、設計の結果であると同時に熱処理の結果でもあります。浸炭により硬い表面層が形成され、焼入れにより変態がロックされ、焼き戻しにより取り付けトルクに耐えられる十分なコアの靭性が回復します。硬化深さ、表面硬度、コア硬度はすべてウィンドウ内に保持する必要があり、炉の雰囲気と温度プロファイルがバッチ間で繰り返される場合、そのウィンドウを保持するのが最も簡単です。

したがって、プロセス装置はファスナーの品質に直接影響します。適切に指定された範囲の雰囲気制御浸炭焼戻し炉 熱処理装置 ケースの深さをサンプル内だけでなく、生産ロット全体で均一に保ちます。その後、硬度調査と塩水噴霧試験により、表面層が使用中に意図したとおりに動作することが確認されます。

チップのタイプと材質を基板に適合させる

重要な決定は、基板に従う必要があり、その逆ではありません。

• 0.5～1.5mm程度の薄い鋼板： シャープなテールケース硬化炭素鋼ネジが最速です。平尾ねじは、明確なパイロット穴ときちんとしたねじのかみ合いがより重要な作業に適しています。
• 約 2 mm を超えるスチール: ドリルで開けたパイロット穴にフラットテールネジを使用するか、セルフドリリングネジを使用します。鋭利なテールのセルフタッピングネジは苦労します。
• 木材とパーティクルボード: シャープなテールデザインは、理想的にはカッティングリブまたはタイプ 17 スタイルのテールを備えており、エッジや端付近の裂けを軽減します。
• プラスチックおよびダイカスト: 成形コア穴内のフラットテールスクリューがフープ応力と亀裂を制限します。
• 腐食サービス: 硬度が必要な場合はSUS410、耐食性を重視し走行条件が穏やかな場合はSUS304またはSUS316。

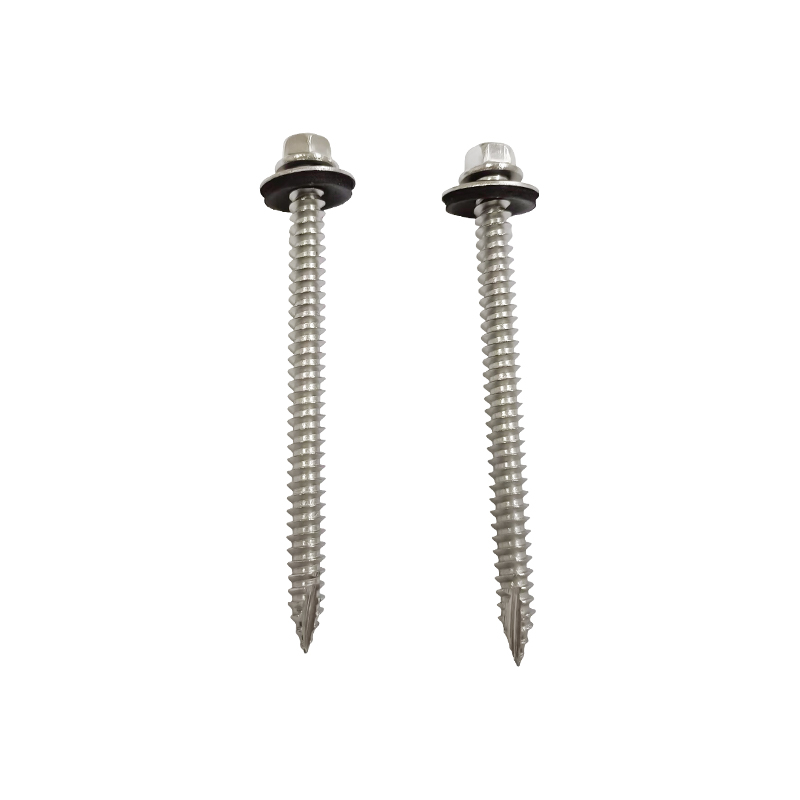

六角座金17型EPDM座金付セルフタッピンねじ 屋外の金属屋根および被覆材用のこの SUS410 ねじは、バットレスねじとシールワッシャーを使用して、かみ合いを改善し、湿気の侵入を防ぎます。 製品を見る→

一般的な故障モードとその重大な原因

よくある質問

フラットテールとシャープテールのセルフタッピングネジのどちらを選択するかは、ジョイントをどのように形成するかによって決まります。基板が移動した材料を受け入れることができ、ポイントの背後に適切なケース深さがあれば、鋭いテールにより取り付け速度と自己始動機能が最適化されます。フラットテールは、穴が正しく準備されていれば、噛み合いの品質、トルクの予測可能性、および再利用性を最適化します。どちらの場合も、チップの裏側のグレードと熱処理によって、設計意図が製造に耐えられるかどうかが決まります。

これらのファスナーがどのように分類され、適用されるかをより広範に理解するには、この概要を参照してください。 タッピンねじの種類と選び方 便利な読み物です。
